矿用可编程控制箱的组成及工作模式详细介绍 时间:2021-03-31 16:37 编辑:admin

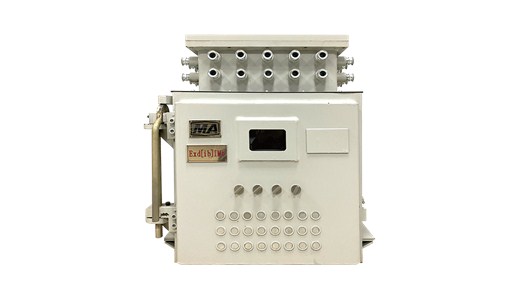

        矿用防爆可编程控制箱用于煤矿井下各种电气设备的逻辑自动化控制,主要负责采集关联设备的运行信息、设备状态,通过工业以太网与上位机通讯、交换信息,同时对各设备进行集中监控,主要用于煤矿井下有瓦斯及煤尘爆炸危险的场所,作为各种设备的自动监测、保护控制装置,控制箱有各种组成模块,有不同的工作原理。



矿用可编程控制箱的组成及工作模式详细介绍

  首先,大家需要区分本安型电源和非本安型电源:

  本安电源:一次电源经电源变压器输出AC220V电源,然后输入到AC220/DC24V开关电源,得到稳定的直流电源,再输入到稳压电源模块,经双重过流、过压、短路保护后,得到本安电源。

  非安电源:一次电源经电源变压器输出AC220V交流电压,输入到AC220/DC24V开关电源,输出层稳定的DC24V非安电源。

  其次,还需要了解转换模块和PLC监控

  转换模块:转换模块完成开关类本安电路和非本安电路的相互转换。

  本安转非安用于外部设备的本安型输出信号接到PLC箱的输入,本安转非安的转换用光电耦合器隔离,光耦CE单向无电位输出。当本安的电流信号流过光电耦合器时,光电耦合器导通;本安的电流信号没有流过光电耦合器时,光电耦合器截止。

  非安转本安用于PLC箱的输出控制外部设备的本安型输入,非安转本安的转换模块和本安转非安的转换模块相同,只是输入和输出想交换。当非安的电流信号流过光电耦合器时,光电耦合器导通;非安的电流信号没有流过光电耦合器时,光电耦合器截止。

  PLC监控:PLC是一种适合工业控制用的可编程监控装置,采用批输入、皮输出和循环扫描的工作方式。

  输入处理以扫描方式顺序读入所有输入端的状态,并将状态存入相应的映象存储器,在程序执行期间,即使输入状态发生变化,相应的映象存储器中的内容页不会发生改变,只有在下一个扫描周期的输入处理阶段才会被读入。

  输出处理将用户程序执行的结果输出到输出模块的输出锁存器,通过隔离电路向外输出控制信号,这是控制器的实际输出。

  外部设备的本安型输入/输出信号通过PLC箱内部的本安/非安转换模块和PLC控制器相连。

  外部设备的隔爆型输入/输出信号通过PLC箱内部的接口电路和PLC控制器相连。
